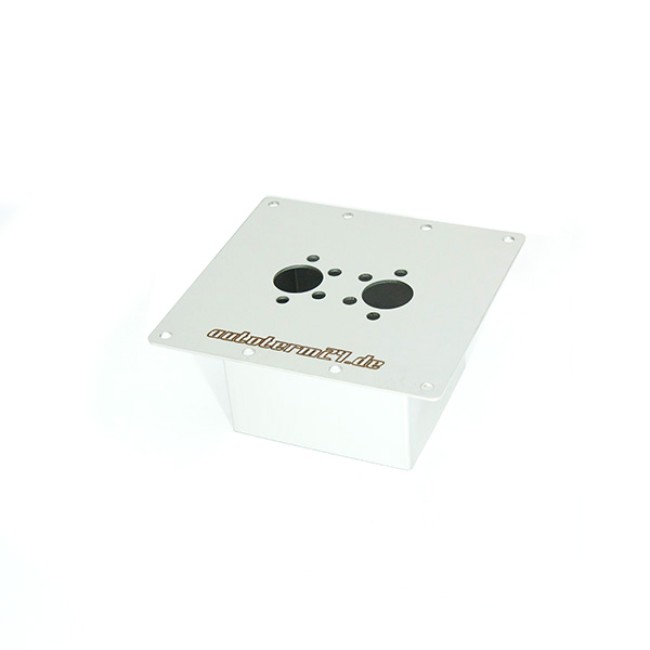

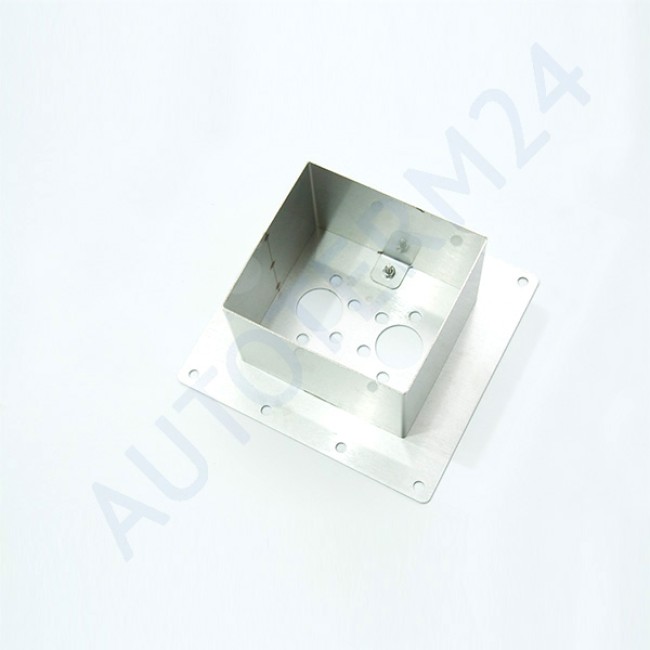

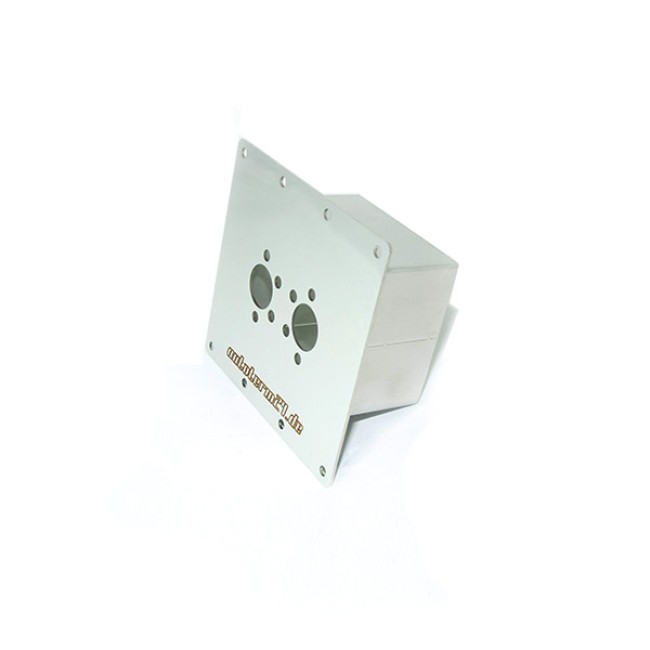

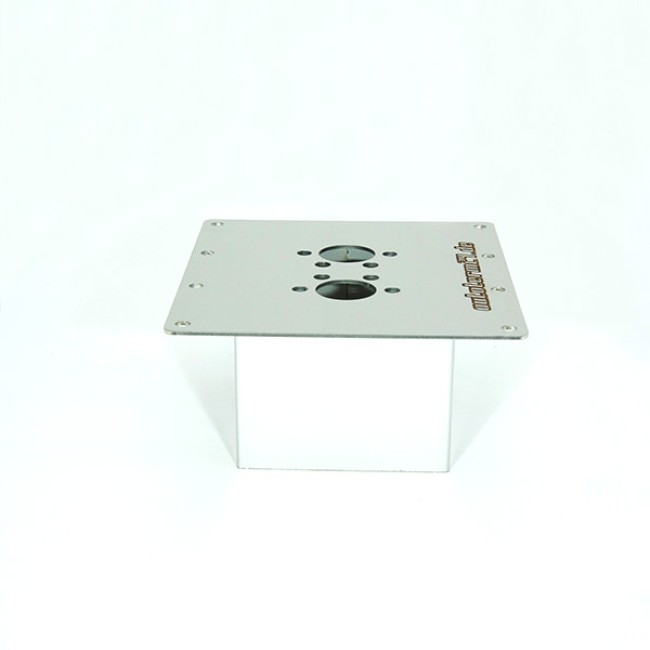

Einbauflansch für Autoterm Air 2D und Air 4D
Dieser Flansch ermöglicht die Montage einer Luftheizung in Boden oder Wände mit bis zu 80mm Wandstärke.Eine Luftheizung ist in der Regel nur für die Montage in dünne Blechwände oder -böden geeignet. Mit diesem Flansch kann auch ein isolierter Bodenaufbau mit Holzplatten oder eine bis zu 40mm starke Sandwichplatte genutzt werden. Dabei wird das genaue Vermessen und präzises Bohren der vielen Öffnungen für Verbrennungsluft-, Kraftstoff- und Abgasleitungen, Befestigungsstifte nicht mehr nötig - diese Öffnungen sind schon im Flansch vorhanden und ermöglichen die direkte Montage der Heizung. Im Boden oder der Wand wird lediglich ein rechteckiger Ausschnitt von ca. 115 x 102mm benötigt.
Montagehinweise:
- Passenden flachen und geraden Einbauort mit max. 80mm Gesamtstärke (z.B. Bodenblech oder Wand) suchen. Unter dem Einbauort dürfen sich keine tragenden oder statisch relevanten Karosserieteile befinden.
- Rechteckigen Ausschnitt 115 x 102mm schneiden
- Einbauflansch einsetzen und verschrauben. Die Stelle unter dem Flansch vorher mit Dichtmasse abdichten
- Die Standheizung von innen in den Flansch einsetzen und von außen alle Befestigungen und Schläuche montieren.
Material: Edelstahl, lasergeschnitten, entgratet, verschweißt, verschraubt.
Dieser Flansch passt nicht nur für alle Autoterm Planar Luftstandheizungen (Planar Air 2D, Planar Air 4D), sondern auch für verschiedene Webasto und Eberspächer-Modelle mit gleichem Lochbild.
Abmessung: 160x170x83mm, Gewicht: ca. 0,4kg.
