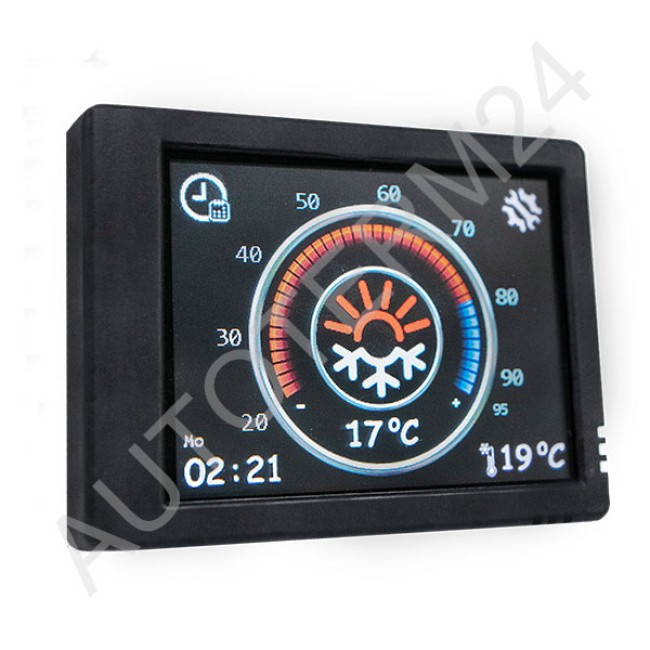

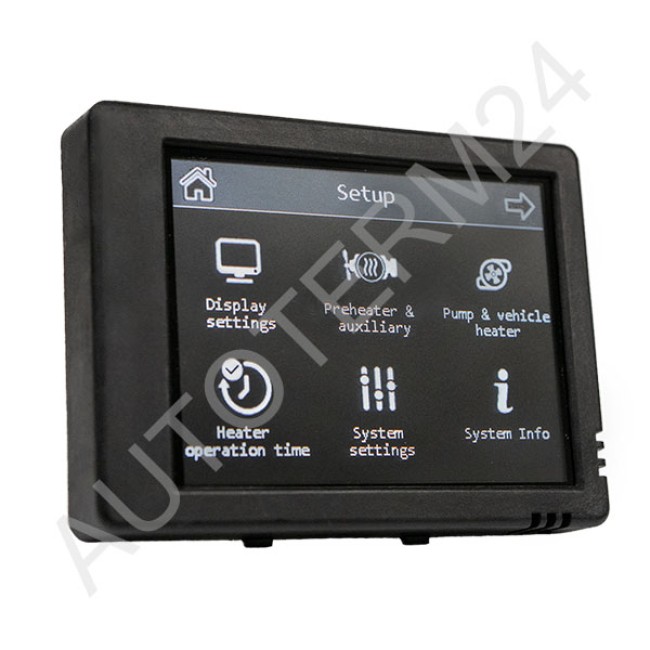

OLED Bedienteil mit Touch-Funktion Autoterm PU-28
PU-28 ist das neuste Bedienteil für alle 12V und 24V Autoterm Luftstandheizungen Air 2D, Air 4D und Motorvorwärmer Flow 5D / 5B und Flow 14D.
Durch seine fortschrittliche Technik und großes, farbiges Display mit Touch-Oberfläche ist dieses Bedienteil sehr intuitiv und einfach zu verwenden. Unterstützt werden mehrere Sprachen, wie etwa Deutsch, Englisch, Spanisch, Polnisch, Französisch, Tschechisch, Holländisch, Italienisch, Finnisch, Japanisch, Russisch.
Nachrüstbarkeit: die neuen Bedienteile PU-28 können einfach per Plug and Play nachgerüstet werden und ersetzen damit die älteren Bedienteil PU-5, PU-27 und Comfort Control.
Die Bedienungsanleitung im PDF-Format finden Sie unter hier.
| PU-5 | PU-27 | Comfort Control | PU-28 | |
| Leistungs (Power) Modus |  |
|
|
|
| Temperatur Modus | |
|
|
|
| Lüftung | |
|
|
|
| Wärme + Lüftung | |
|
|
|
| LED-Statusindikation | |
|
||
| Eingebauter Temperaturfühler | |
|
|
|
| Timers | |
|
|
|
| Display | |
|
|
|
| Touch-Funktion | |
|||
| Mehrsprachig | |
|
||
| Informatives User Interface | |
|
||
| Thermostat-Funktion | |
|||
| Schnellstart-Taste | |
|
||
| Service-Reminder | |
|||
| Spannungsüberwachung | |
|||
Abmessungen (mm) BxHxT |
50 x 36 x 20 | 60 x 50 x 11 | 82 x 37 x 19 | 77 x 67 x 14 |
Achtung: Aktuell beträgt die Lieferzeit aufgrund des niedrigen Lagerbestands ungefähr 1-2 Wochen.
